Relação entre eletricidade e magnetismo - II
|
 |
|
|
|
|
|
| |
|

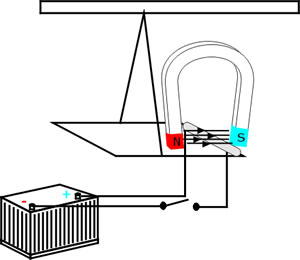

Para constatarmos isto, vamos passar, entre os pólos de um ímã, um fio condutor que está ligado a uma bateria. Este fio está suspenso (através de uma grade feita de material isolante) de maneira estável na região entre os pólos do ímã, podendo se mover verticalmente, como indicado na figura abaixo:
|
|
|
|
|
|
|
|
|
|
|
|
| |
|

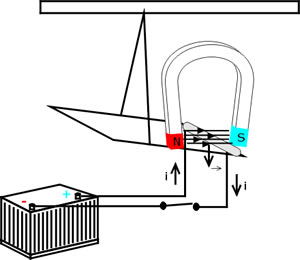

Quando o circuito é fechado, o fio fica imerso em um campo magnético, sofrendo a ação de uma força que o empurra violentamente para baixo, forçando a grade isolante.
|
|
|
|
|
|
|
|
| |
|
Desta maneira, vemos que um campo magnético é capaz de exercer forças não apenas sobre ímãs naturais ou artificiais, mas também sobre condutores percorridos por correntes elétricas:
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
Importante: A força que um campo magnético exerce sobre um fio percorrido por uma corrente elétrica é o princípio utilizado no funcionamento dos motores elétricos.
|
|
|
|
|
|
|
|
| |
| As experiências de Oersted e Faraday demonstram que entre duas correntes elétricas também deve existir uma força: |
|
|
|
|
| |
A experiência de Oersted nos revela que uma corrente elétrica gera um campo magnético. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
que depende da distância entre os dois fios, do trecho de comprimento no qual se mede a força e das intensidades de corrente i1 e i2 que percorrem os dois fios.
|
|
|
|
|
|
|
|
| |
| Esta força é dada por: |
|
|
|
|
|
|
|
|
|
|
|
| |
|
onde k é uma constante cujo valor (no vácuo) é de 2,0 x 10-7 N/A2.
|
|
|
|
|
|
|
|
