Resistores em série e paralelo - II
|
 |
|
|
 |
|
 |
|
Obtemos assim que a resistência total de um condutor formado por vários resistores ligados em série é igual à soma das resistências de cada resistor: |
 |
|
|
|
|
|
|
|
 |
|
 |
|
Importante: Se no circuito apresentado na animação ao lado substituíssemos os três resistores por um único resistor com resistência igual a R = R1 + R2 + R3 ,a intensidade de corrente elétrica i no circuito não se alteraria.
|
|
|
|
|
 |
|
 |
|

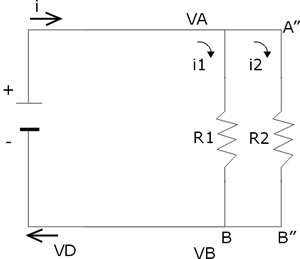

Associação de resistores em paralelo Neste caso, vamos considerar um circuito elétrico composto por uma pilha ligada a dois resistores em paralelo. Aqui, a corrente elétrica se divide no interior do circuito, a intensidade de corrente total sendo igual a i = i1 + i2, não sendo portanto a mesma em todos os seus pontos, como visto anteriormente.
|
 |
|
|
|
|
|
|
|
 |
|
 |
|
Então podemos nos perguntar qual será a relação existente entre as resistências destes resistores e a passagem das correntes elétricas i e i2 através deles, procurando desta forma descobrir em qual situação tem-se maior ou menor dificuldade à passagem da corrente elétrica. Esta relação pode ser obtida aplicando-se a Primeira Lei de Ohm ao trecho AB do circuito, conforme indicado na figura ao lado:
|
|
|
|
|
 |
|
 |
|
Neste caso, obtemos que , ou seja, que a corrente total i que chega ao ponto A (partindo do ponto B) divide-se entre os dois resistores ligados em paralelo, de tal modo que as intensidades de correntes i1 e i2 são inversamente proporcionais às correspondentes resistências R1 e R2.
|
|
|
|
|
 |
|
 |
|
Importante: Este resultado implica que o condutor de menor resistência é percorrido por uma corrente elétrica mais intensa, indicando que a corrente elétrica tende preferencialmente a percorrer o caminho no qual encontra menor resistência. Saiba mais: clique aqui
|
 |
|
|
|
|
|
|
|
 |
|
 |
