Aplicação dos campos magnéticos - II
|
 |
|
|
|
|
|
| |
O eletroimã
Os eletroímãs são ímãs controláveis, que podem ser “ligados” e “desligados” conforme estejam percorridos ou não por uma corrente elétrica.

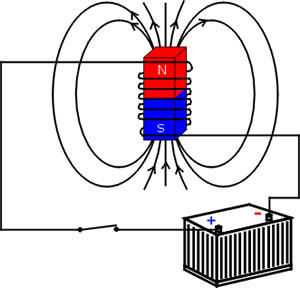

Eles são constituídos por uma bobina enrolada ao redor de um núcleo de ferro doce:
Quando uma corrente elétrica percorre a bobina, cria-se um campo magnético que atinge o interior do núcleo de ferro, orientando o movimento de seus elétrons. O campo magnético destes elétrons se soma, então, ao campo magnético da bobina e como resultado tem-se que o campo externo é maior do que o produzido apenas pela bobina.
|
|
|
|
|
|
|
|
|
|
|
|
| |
No entanto, assim que se interrompe a corrente elétrica, o núcleo de ferro se desmagnetiza, tornando o campo magnético externo praticamente nulo. Deste modo, os eletroímãs são ímãs que ligam e desligam, sob a ação de uma corrente elétrica.
Os eletroímãs são utilizados em diversos objetos de uso cotidiano, como o telefone. Também estão presentes em processos industriais e científicos onde campos magnéticos muito intensos são necessários.
|
|
|
|
|
|
|
|
|
|
|
|
| |
O Telefone

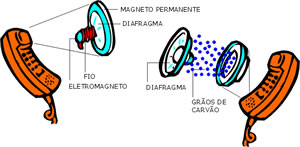

O telefone é um aparelho utilizado para transmitir sons a distância, constituído basicamente de dispositivos para converter ondas sonoras em ondas elétricas - o microfone, para reverter esse processo - o receptor; o gancho que serve como interruptor; a campainha que dá o sinal de que o aparelho está recebendo uma ligação e as teclas que selecionam o telefone com o qual se pretende estabelecer comunicação:
|
|
|
|
|
|
|
|
| |
O transmissor contém duas partes importantes: o diafragma fino, de metal, e os grãos de carvão. Quando você fala ao telefone, as ondas sonoras de sua voz fazem pressão contra o diafragma, movendo-o para a frente e para trás. Esse movimento muda a resistência dos grãos de carvão (aumentando-a e diminuindo-a) centenas de vezes por segundo, o que acarretando em uma variação da corrente elétrica originária da estação central.
Essa corrente flui pela linha indo até o dispositivo receptor de outro aparelho.O receptor contém um diafragma de aço e um eletroímã. Quando o diafragma do dispositivo transmissor se movimenta para dentro, os grãos de carvão sofrem uma compressão. A resistência desses grãos diminui e a corrente aumenta, fazendo com que o diafragma do dispositivo receptor seja movimentado também para dentro.
|
|
|
|
|
|
|
|
| |
|

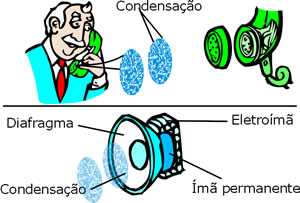

Quando o diafragma do dispositivo transmissor se movimenta para fora, a corrente diminui e o diafragma do dispositivo receptor se movimenta também para fora.Portanto, quando uma pessoa fala num aparelho telefônico, o número de vibrações comunicadas ao diafragma do seu dispositivo transmissor corresponde ao mesmo número de vibrações reproduzidas no dispositivo receptor do outro aparelho:
|
|
|
|
|
|
|
|
|
|
|
|
