Lentes convergentes e divergentes - III
|
 |
|
|
|
|
|
| |
|
Este método de obtenção de imagens pelas lentes convergentes é na verdade um método gráfico, que pode ser memorizado e assim utilizado em qualquer tipo de lente convergente.
|
|
|
|
|
|
|
|
| |
|

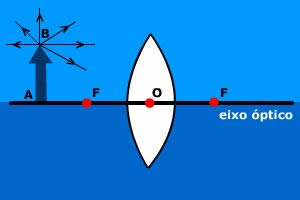

Vamos agora colocar diante de uma lente convergente uma fonte luminosa extensa, como a seta AB. Como será a imagem da seta fornecida pela lente convergente?
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
Novamente, selecionamos dois raios que, depois de serem refratados pela lente, nos fornecerão a imagem da seta. Um destes raios é paralelo ao eixo óptico da lente e o outro passa pelo centro da lente.
|
|
|
|
|
|
|
|
| |
|

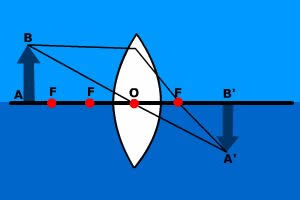

Assim, obtemos que a imagem do objeto AB é A’B’. Esta imagem é real, invertida e reduzida:
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
Neste caso , a distância do objeto AB do centro da lente é maior do que o dobro da distância focal f da lente, obtendo-se uma imagem real, invertida e reduzida do objeto AB. O que acontece se aproximamos continuamente o objeto AB da lente convergente?
|
|
|
|
|
|
|
|
| |
|
À medida que fazemos isto, sua imagem se afasta do outro lado da lente, sua imagem sendo sempre real, invertida e cada vez maior:
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
Quando o objeto AB se encontra entre o foco e a lente, sua imagem é virtual, direita e ampliada:
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
